Das Kombiinstrument wird von hinten mit insgesamt fünf Glühlampen beleuchtet. Es empfiehlt sich, stets alle gleichzeitig auszuwechseln, da, sobald eine durchbrennt auch die anderen mit großer Wahrscheinlichkeit bereits einen Großteil ihrer Lebensdauer hinter sich haben und man somit ansonsten ständig wieder neu mit dem Lampentausch beginnen muss. Es werden folgende Lämpchen benötigt:
Zunächst muss das Kombiinstrument ausgebaut werden. Dazu ist je nach Typ des verbauten Lenkrades dieses abzunehmen. Nähere Informationen hierzu siehe BMW-Treff.de.

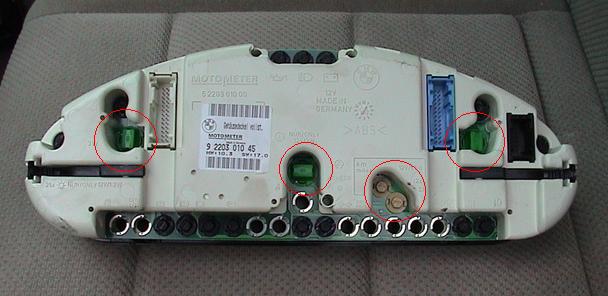

Auf der Rückseite des ausgebauten Kombiinstrumentes sind die fünf Lämpchen zu sehen:
Die Lampenfassungen sind zum Lösen um 90° (gegen den Uhrzeigersinn) zu verdrehen. Die Werkstatt hat hierfür zwar ein Spezialwerkzeug, es geht aber auch gut mit einer flachen Zange (für die drei grünen Fassungen) bzw. einem Schlitz-Schraubendreher passender Größe (für die beiden beigen Fassungen der LCD-Beleuchtung). Die Lämpchen in den grünen Sockeln können anschließend einfach aus den Sockeln herausgezogen und durch die neuen ersetzt werden; die beiden kleineren Lämpchen werden komplett mit den beigen Fassungen ersetzt. Nach dem Wechseln die Lampenfassungen wieder in umgekehrter Richtung festdrehen und das Kombiinstrument und ggf. das Lenkrad wieder einbauen.
Das unter dem Bordcomputer befindliche Ablagefach hat an der oberen Wand ein Loch, durch welches man den Bordcomputer erreichen und nach außen drücken kann, um ihn zu entfernen. Die Beleuchtung der Displays und Tasten erfolgt durch vier an der Oberseite erreichbare Lämpchen (12 Volt, 1,5 Watt, BMW-Teilenummer 62 11 1 391 260 - die gleichen werden auch zur LCD-Beleuchtung im Kombi-Instrument eingesetzt, siehe oben).
Ergänzung: je nach Modell sind möglicherweise auch die 1,2-Watt-Lämpchen mit schwarzem Sockel wie in den Kontrollleuchten des Kombis (BMW-Teilenummer 62 13 1 383 311) eingesetzt, also am besten erst nachschauen, welcher Typ verbaut ist.
Die Skalen der vier Drehknöpfe werden mit einer einzelnen Glühlampe (12 Volt, 1,2 Watt, BMW-Teilenummer 07 11 9 978 375; habe jedoch Osram "W2x4,6d" verwendet da gerade zur Hand gewesen) beleuchtet. Die drei Taster sind mit LEDs bestückt, die normalerweise nie durchbrennen sollten. Um die Glühlampe auszuwechseln, sind zunächst die Drehknöpfe abzuziehen:

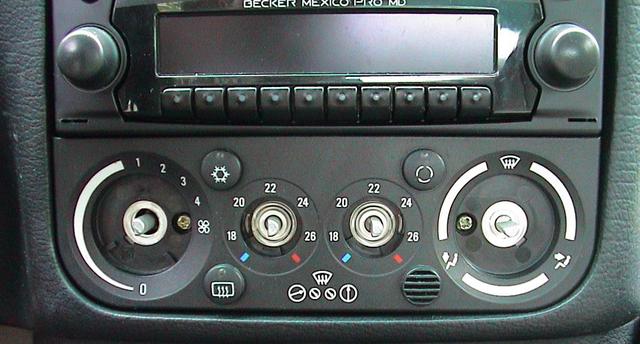

Nun können die zwei Schrauben unter den großen Drehknöpfen entfernt werden, worauf die Frontblende abgezogen werden kann:

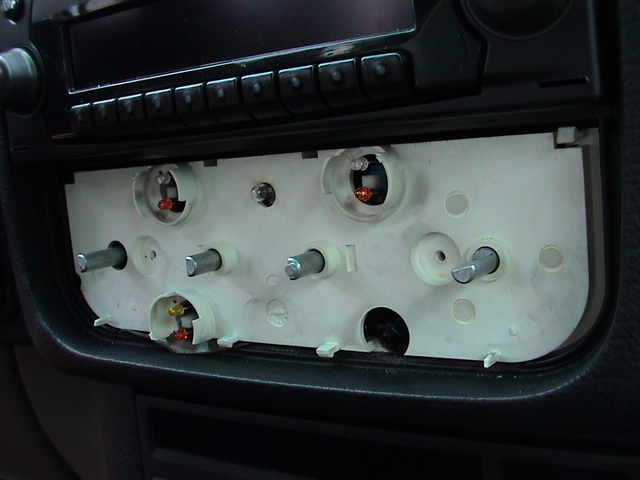

Die Glühlampe ist nun oben in der Mitte sichtbar und kann einfach von Hand herausgezogen und durch eine neue ersetzt werden. Anschließend wieder die Frontplatte aufsetzen und festschrauben und die Drehknöpfe aufstecken.
